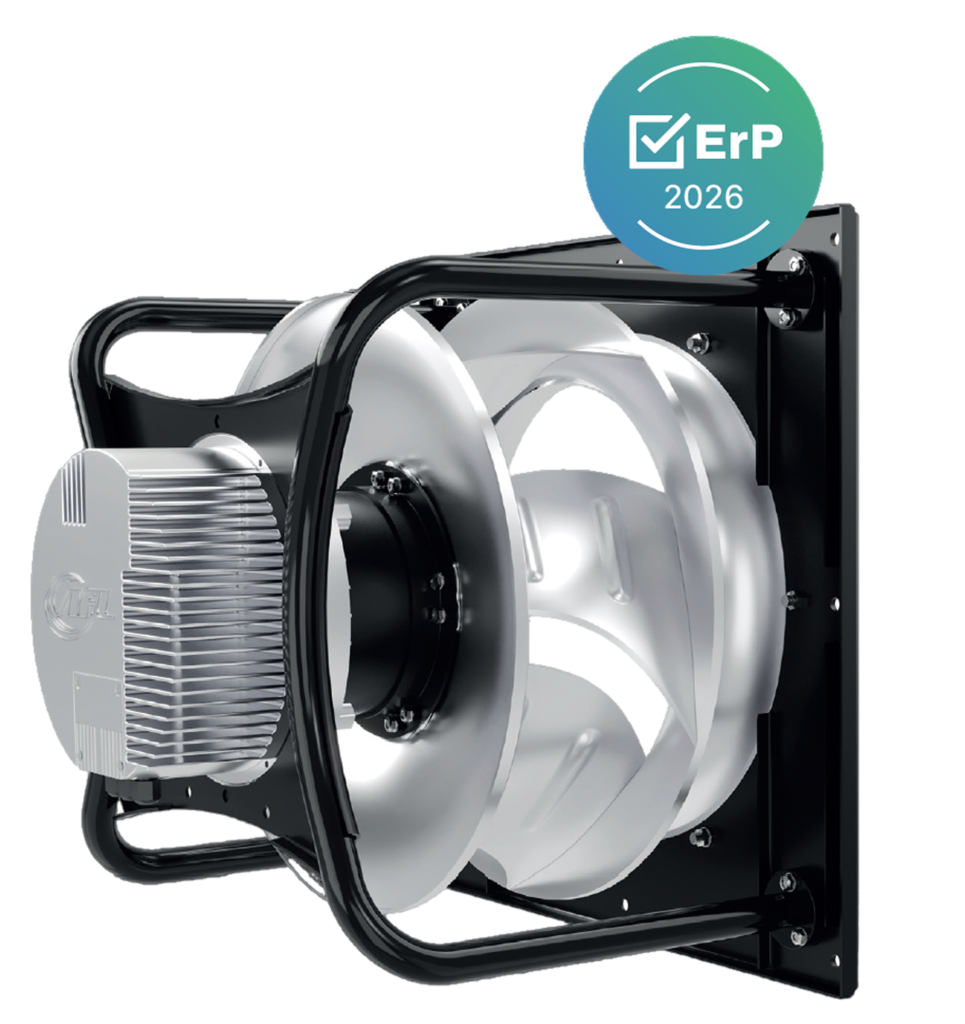

Die steigenden Anforderungen an die Energieeffizienz von HLK-Anlagen führen dazu, dass die Hersteller von Lüftungsgeräten zunehmend nach Lösungen mit hoher Effizienz und stabilem Betrieb unter realen Installationsbedingungen suchen. Die Antwort auf diese Anforderungen sind die Radiallüfter der Z-Shape Serie, die eine fortschrittliche Laufrad-Aerodynamik mit energieeffizienter EC-Motortechnologie kombinieren.
Das neue Design ist für den Einsatz in Lüftungsanlagen (AHU), Aufdachanlagen und Industrieanlagen mit erhöhtem Strömungswiderstand konzipiert. Durch die optimierte Rotorgeometrie konnte ein hoher statischer Wirkungsgrad und ein stabiles Betriebsverhalten über einen weiten Betriebspunktbereich erreicht werden.
Z-Shape Aerodynamik – Optimierung des Luftstroms

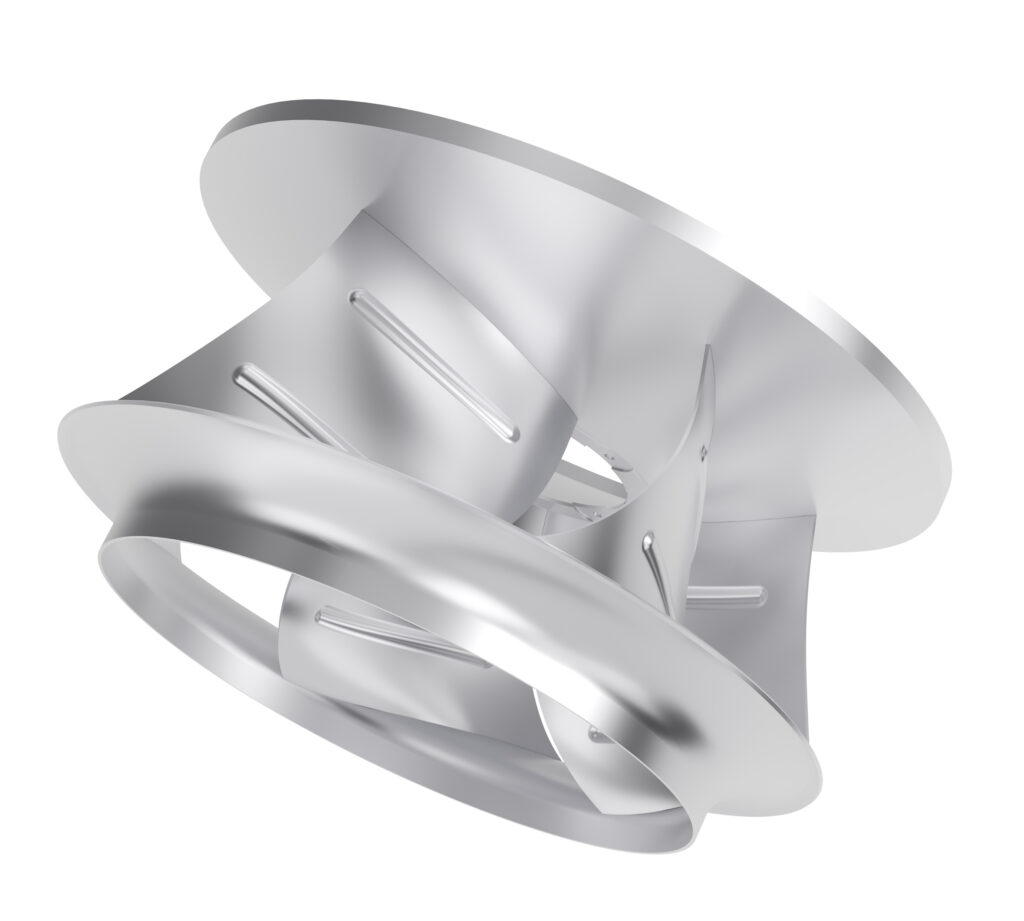

Ein wesentliches Konstruktionselement ist die innovative Z-förmige Rotorgeometrie. Ein geeignetes Schaufelprofil verbessert die Strömungsführung im Rotor, wodurch Strömungsablösung und Turbulenzerscheinungen reduziert werden.
Die wichtigsten Auswirkungen der Verwendung dieser Geometrie:
- optimierter Luftströmungsweg
- Reduzierung aerodynamischer Verluste
- stabile Leistungsmerkmale des Lüfters
- verbesserter Druckaufbau über den gesamten Betriebsbereich
Dadurch konnten statische Wirkungsgrade von bis zu 73% am Punkt des besten Wirkungsgrads (BEP) erreicht werden.
In der Praxis bedeutet es eine höhere Energieeffizienz der Anlage und einen geringeren Stromverbrauch bei gleichbleibend hohen Durchflussraten.
An die tatsächlichen Installationen angepasste Leistung
Bei der Entwicklung der Z-Shape Serie standen nicht nur Laborergebnisse im Vordergrund, sondern vor allem der tatsächliche Betrieb in HLK-Anlagen.
Die Lüfter dieser Serie bieten:
- Luftdurchsatz von bis zu ca. 25 000 m³/h
- maximales Verdichtungsverhältnis bis zu ca. 1600 Pa
- stabiler Betrieb über einen weiten Bereich der Leistungskurve
- reduzierter Druckverlust durch optimierte Konstruktion
In der Praxis bedeutet es, dass sie sowohl bei Neuanlagen als auch bei Nachrüstungsprojekten eingesetzt werden können, bei denen die Kompatibilität mit der bestehenden Infrastruktur wichtig ist.
Betriebskennlinie – Kurvenanalyse
Die aerodynamischen Eigenschaften der Z-Shape Serie umfassen sowohl Luftstrom als auch Effizienzkurven.
Durchflusseigenschaften
Die Flusskurven zeigen die Beziehung zwischen:
- Luftleistung (m³/h)
- statischem Verdichtungsverhältnis (Pa)
Mit zunehmendem Luftdurchsatz wird die für Radiallüfter typische Abnahme des Verdichtungsverhältnisses beobachtet. Maximale Werte des Verdichtungsverhältnisses werden bei niedrigen Durchflussraten erreicht, während der höchste Wirkungsgrad in der Nähe des BEP-Punktes auftritt.
Der Betriebsbereich der einzelnen Modelle reicht von einigen Tausend bis hin zu mehr als 20 000 m³/h, was den Einsatz in einer Vielzahl von Lüftungsanlagen ermöglicht.

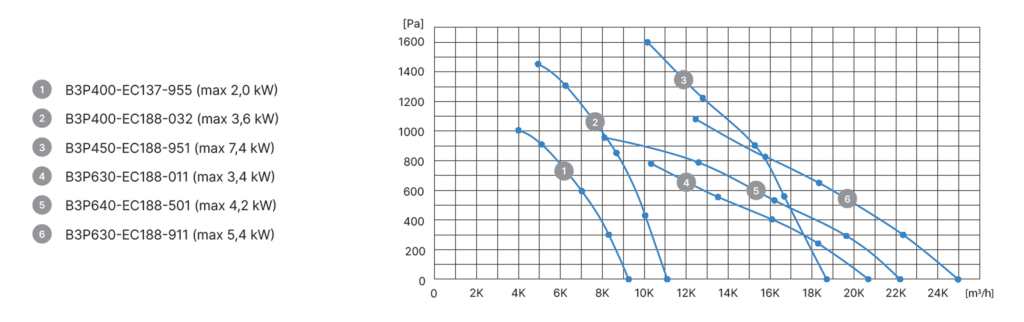

Airflow curve 10VDC
Wirkungsgradmerkmale
Die Wirkungsgradkurven zeigen, dass der höchste Wirkungsgrad in der Mitte des Betriebsbereichs des Lüfters erreicht wird. Dies ist der Bereich, in dem HLK-Anlagen am häufigsten betrieben werden, deswegen wurde die Konstruktion für typische Betriebsbedingungen optimiert.

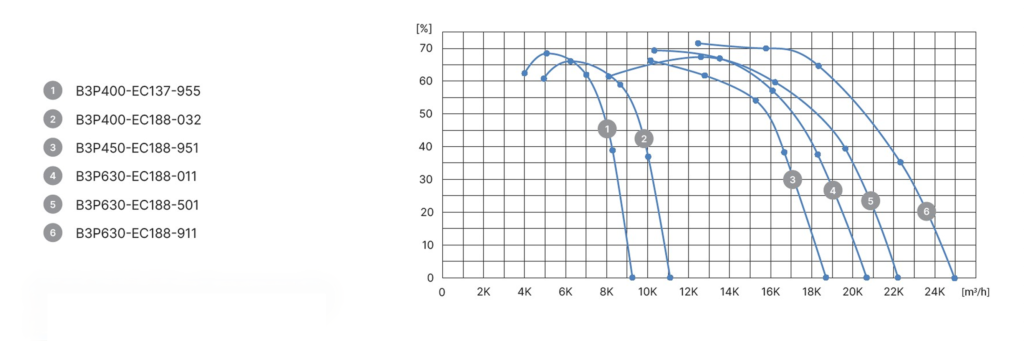

Efficiency 10 VDC
Energieeffiziente EC-Technologie
Die Z-Shape Lüfter sind mit hocheffizienten EC-Motoren ausgestattet, die:
- hohe Energieeffizienz
- stufenlose Geschwindigkeitsregelung
- geringen Energieverbrauch
- lange Lebensdauer garantieren.
Auch wurden Lösungen zur Verbesserung der elektromagnetischen Verträglichkeit und der Betriebssicherheit integriert:
- eingebauter EMC-Filter
- Überhitzungs – und Überlastungsschutz
- begrenztes EDM-Phänomen (Electrical Discharge Machining, Elektroerosion)
- geringe harmonische Stromverzerrung.
Integration in Gebäudeautomationssysteme
EC-Motoren ermöglichen präzise Steuerung der Lüfter und Integration in Gebäudemanagementsysteme (BMS).
Zu den verfügbaren Kontrollmethoden gehören:
- 0-10 V DC
- PWM
- Modbus
Eine solche Lösung ermöglicht es, die Betriebsparameter des Systems genau auf den aktuellen Luftbedarf abzustimmen, was die Energieeffizienz des Systems weiter erhöht.

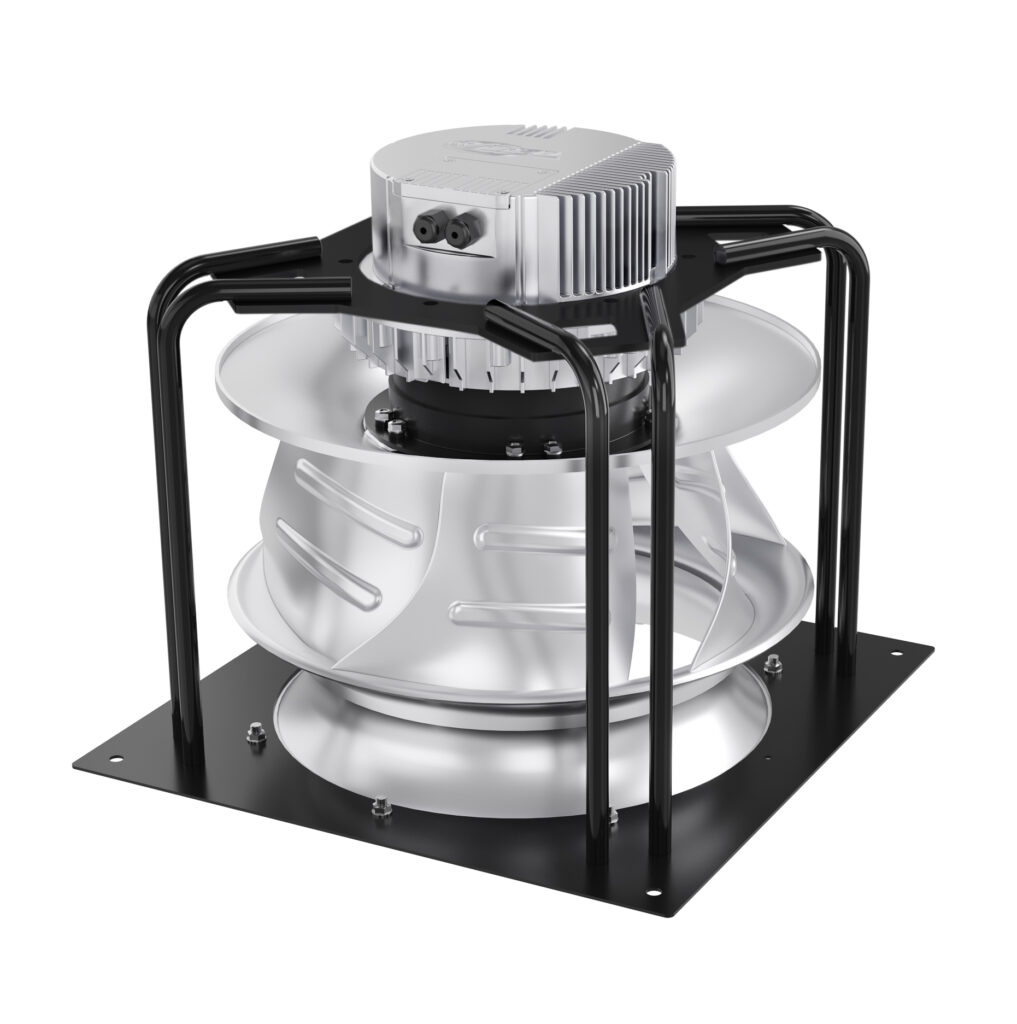

Optimiertes Design für Lüftungsgeräte
Die Z-Shape Serie ist für die Integration in HLK-Anlagen konzipiert.
Wichtigste Baumerkmale:
- kompakte Bauweise für den Einbau in Lüftungsanlagen
- verfügbare Rotordurchmesser 450-630 mm
- Motorschutzart IP54
- mit aerodynamischem Einlauftrichter
- enthält eine kompakte Montageplatte.
Dank ihrer kompakten Bauweise können die Lüfter sowohl in Neuanlagen als auch in Nachrüstungen problemlos eingesetzt werden.
Verwendungen der Z-Shape Lüfter
Die Lüfter dieser Serie werden in vielen Arten von Belüftungssystemen eingesetzt, z. B:
- Lüftungsanlagen (AHU)

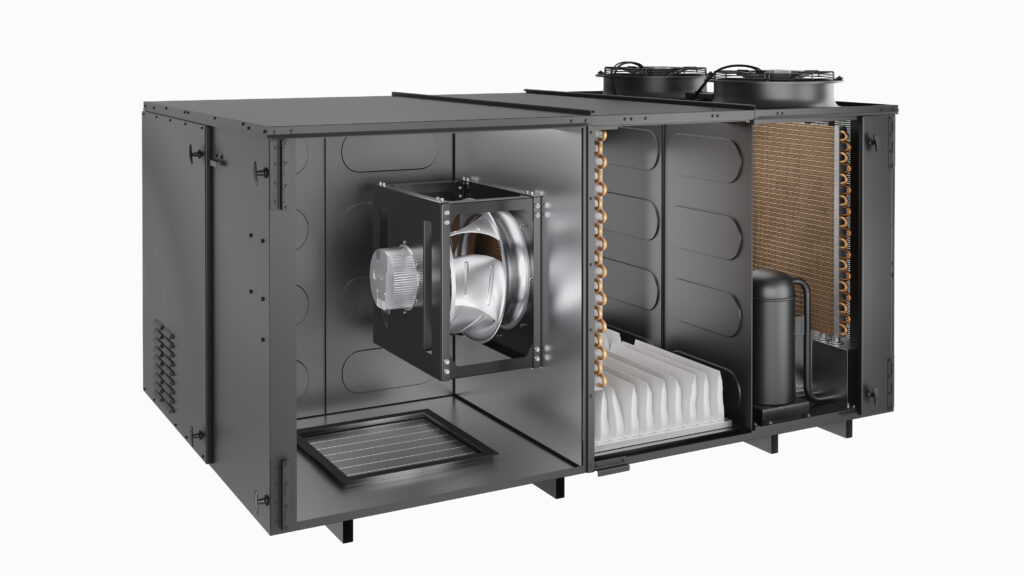

- Aufdachgeräte
- Industrieanlagen
- Lüftungsanlagen mit hohem Strömungswiderstand
- Nachrüstung bestehender HLK-Systeme.
Dank ihres breiten Leistungsspektrums und ihrer hohen Energieeffizienz können sie sowohl in gewerblichen Gebäuden als auch in industriellen Anwendungen eingesetzt werden.
Vorbereitet für die Anforderungen des ERP 2026
Aufgrund der steigenden gesetzlichen Anforderungen an die Energieeffizienz von Lüftungsgeräten müssen die Hersteller Lösungen entwickeln, die den künftigen Normen entsprechen werden.
Die Z-Shape-Serie wurde entwickelt, um die Anforderungen der ERP 2026-Richtlinie zu erfüllen, ohne die Größe des Geräts zu erhöhen oder die Leistung zu beeinträchtigen.
Zusammenfassung
Z-Shape Radiallüfter sind ein Beispiel für einen modernen Ansatz bei der Konstruktion von HLK-Komponenten. Die Kombination aus fortschrittlicher Rotor-Aerodynamik und energieeffizienter EC-Technologie hat zu einem hohen Wirkungsgrad, stabilen Betriebseigenschaften und einer einfachen Integration in Gebäudeautomationssysteme geführt.
Dies macht die Serie zu einer effektiven Lösung sowohl für Hersteller von Lüftungsanlagen als auch für HLK-Konstrukteure, die nach Komponenten mit hoher Energieeffizienz und zuverlässigem Betrieb suchen.
Autor: Marek Skarżyński, Technical Support Manager, AFL MOTORS
