Profil zákazníka a oblast činnosti
Polská společnost založená v 90. letech 20. století, která se specializuje na design a výrobu kancelářského nábytku – stolů, židlí, recepčních pultů a akustických řešení. V současné době vyváží své výrobky do více než 20 zemí na třech kontinentech.

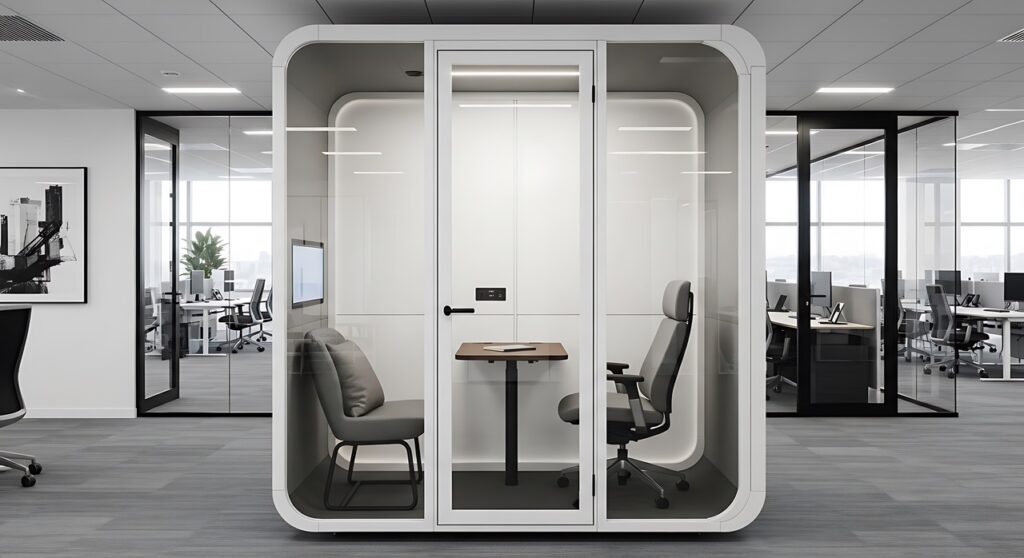

Akustické kabiny – jak to všechno začalo?
Vývoj akustických kójí byl reakcí na rostoucí požadavky trhu na soukromí a pohodlí v otevřených kancelářských prostorách. Dřívější řešení připomínající „skleněná akvária“ byla sice estetická, ale málo funkční – neposkytovala dostatečné soukromí, špatně tlumila hluk a používala se jen zřídka.
Nové konstrukce byly navrženy s důrazem na akustický komfort, vizuální soulad s okolím a lepší ergonomii.
S čím se klient obrátil na AFL?
Přestože má společnost silné postavení na trhu s nábytkem, neměla s ventilačními systémy žádné předchozí zkušenosti. Předchozí kabiny používaly malé axiální ventilátory (určené k chlazení počítačů, serveroven ), které neposkytovaly dostatečný výkon ani komfort.
Cílem projektu bylo:
- zvýšení hladiny útlumu hluku z 25 dB(A) na minimálně 31 dB(A), čímž by se dosáhlo třídy útlumu A,
- výrazné snížení hluku generovaného ventilačním systémem,
- výrazné zlepšení účinnosti větrání
Fáze projektu:
Během schůzky mezi inženýrskými týmy obou společností a projekčním, elektrotechnickým a výzkumným a vývojovým týmem bylo dohodnuto, že v nových kabinách budou místo axiálních ventilátorů použity radiální ventilátory.
Tyto ventilátory mají mnohem vyšší dostupnou kompresi, takže lze použít účinnější systémy tlumení hluku. Pro další analýzu byly vybrány tři různé modely radiálních ventilátorů.
Následně byly připraveny prototypy přívodních a odvodních boxů pro další testování v reálných podmínkách. Vývoj designu a výrobu prototypů – což je mezi výrobci ventilátorů vzácnost – zajišťovala společnost AFL MOTORS EUROPE.
Pro nábytkářskou společnost to byla významná výzva – tým našeho klienta musel důvěřovat odborníkům na ventilaci, přijmout nový technologický přístup a přejít na jiný typ instalace ventilátorů. Použití radiálního ventilátoru EC s plastovým oběžným kolem a tlumičem hluku vyžadovalo překonání předchozích návyků a myšlenkových vzorců. Bylo to doslova „out of the box“ 😉

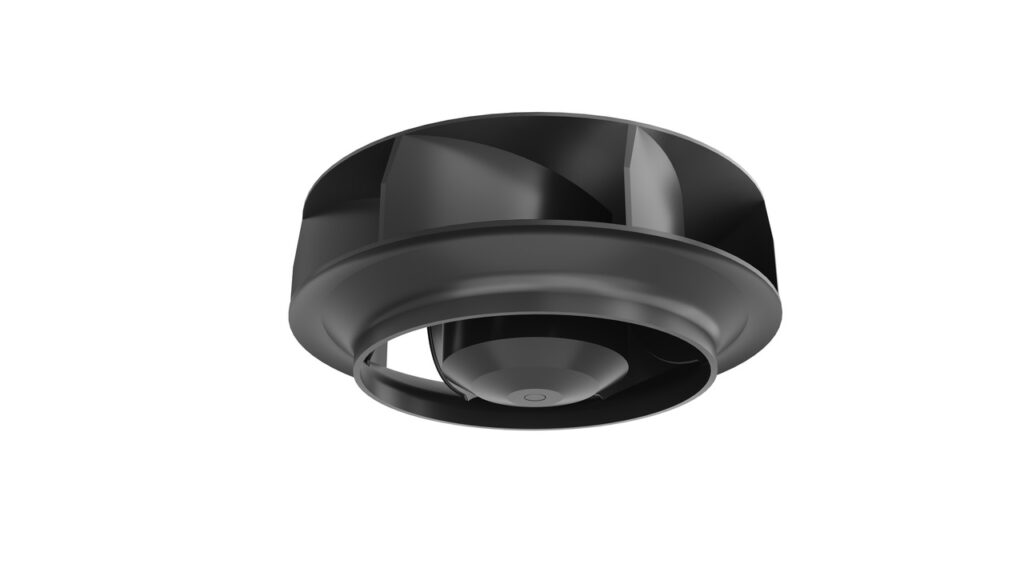

Po testování byl vybrán ventilátor B3P133-EC072-xxx , který byl vyhodnocen jako nejtišší a nejúčinnější a během provozu spotřeboval nejméně energie. Tento ventilátor je velmi plochý, což umožnilo navrhnout kompaktní ventilační modul. Jeho výška je pouhých 165 mm.
Ventilátor byl použit v nových akustických konstrukcích přístřešků, které byly na trhu přijaty s nadšením.
Od té doby obě společnosti pokračovaly ve spolupráci, která díky odvážnému přístupu, překonání překážek a realizaci náročného projektu vyústila ve vytvoření zdokonaleného produktu a znamenala začátek rychle se rozvíjejícího partnerství.
Navrhovaný model ventilátoru
Na základě diskutovaných řešení doporučujeme následující model B3P133-EC072-101
